一、特點

1）、適用于井下具有瓦斯、煤塵爆炸性氣體環境中的礦井巷道提升運輸、刮板運輸機、皮帶運輸機的通訊信號聯絡。礦用通訊聲光信號器集原信號打點器、信號指示燈、防爆電鈴、防爆三通接線盒、安全顯示紅綠信號燈的功能于一體。該產品一機多用，技術領先；整體造型美觀，結構緊湊合理，重量輕，安裝使用方便，節省人力物力。是提高煤礦井下作業安全性及礦井經濟效益理想的更新換代的通訊信號傳遞設備。
2）、安全性能好，隔爆腔體上無按鈕，隔爆安全性能高于目前煤礦使用的信號器。
3）、聯動開關式防塵話筒，常見的話筒都是和外界環境開放式接觸，易受環境污染損壞，特別是煤礦井下潮濕粉塵大，致使話筒壽命短，KXT118煤礦用通訊聲光訊號器是密封的（受通話聯動開關控制）。當通話時，轉動聯動開關后，話筒打開，此方式不僅能延長話筒的壽命，而且還保證了較好的通話質量。

二、正常工作條件
1、氣壓不小于79.5Kpa。
2、周圍介質溫度不高于＋40℃，不底于－20℃。
3、周圍空氣的相對濕度不大于95%（20±5℃）。
4、無腐蝕金屬和破壞絕緣的氣體，但允許在含有甲烷的爆炸性氣體及煤塵的環境中工作。
5、沒有強烈振動和顛簸的場所。
6、能防止液體侵入的地方。
7、提供本裝置的電源額定電壓為36V或127V，波動范圍為75%—110%。

三、用途與使用方法
KXT118礦用通訊聲光信號器的工作電源為127V或36V。最大工作功耗＜3W。信號的表達方式為揚聲器發聲。高亮度發光二極管發光顯示，載波對講。
1）、發送信號（打點）：撥動本臺的信號開關，可以向本臺和連機的各臺發出信號（打點）。
2）、接受信號：連機各臺可以接受到任一臺發出的打點信號，通過揚聲器發出＞85dB的聲響信號，同時通過發光二極管發出光信號（30米內可見）。
3)、單工對講：順時針轉動通訊開關，對著話筒講話，其他各臺就會聽到對講語音（受話方不轉動聯動對講開關）。

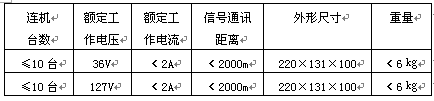

四、主要技術參數



五、安裝接線

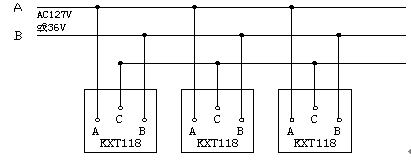

1、打開隔爆腔前蓋，按以下附圖接線，接線柱A和B接電源（127V或36V），C接線柱接中間輸出線，并按規定接好接地線。
2、如果電源A、B接線與圖不對時，礦用通訊聲光信號器送電后出現噪聲和打點聲，此時只對調A、B接線即可。



六、使用注意事項
1、使用的電源要和銘牌上的額定電壓符合。
2、通話時，要正對話筒。
3、維修時必須斷開電源后，方能打開隔爆腔。
4、不使用的進線喇叭口必須按要求封堵。
5、如有損壞可更換配件，如電源板、通話板、喇叭、話筒、發光二極管等，配件可向廠方訂購。
