一、概述：
提升信號只有在井口信號工發出信號后，絞車才能啟動，與絞車控制回路相閉鎖，避免安全事故發生。

二、技術參數
1、電源電壓：AC127V；打點信號：AC127V。
2、控制輸出：AC380V或AC660V；
3、延時時間：10S。

三、工作原理
   當信號工發出開車信號（2點、3點、4點、5點）閉鎖裝置輸出信號接通絞車或提升機控制回路，并延時10S，若在10S內絞車未啟動，自動解除閉鎖，若在10S內啟動絞車，這時安裝在滾筒軸或電機軸轉速傳感器輸出的速度信號對控制回路進行閉鎖。當信號工發出停車信號（1點）或絞車停車時，信號閉鎖解除斷開控制回路。
四、安裝與接線

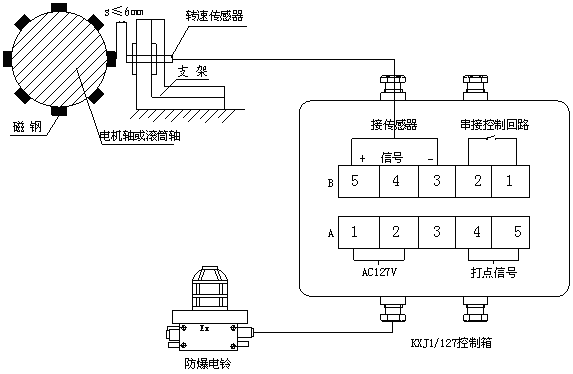

1、將閉鎖裝置懸掛在絞車操作臺附近的巷道壁上，轉速傳感器安裝在滾筒或電機軸一側，與轉速傳感器配合使用的磁鋼粘貼在滾筒軸或電機軸上（注意磁鋼的工作面向外），安裝方法見圖：

2接線見上圖：
A端子的1、2接電源（AC127V）。
A端子的4、5并接在防爆電鈴上。
B端子的1、2串接在絞車控制回路上；
B端子的3、4、5接轉速傳感器。

四、維護與保養
1、當有打點信號輸出而不閉鎖時，檢查控制板到繼電器是否有輸出。若有輸出更換繼電器，無輸出時更換控制板。
2、當有打點信號輸出啟動絞車后不閉鎖時，更換轉速傳感器。
3、設備長期保存時，隔爆接合面應涂防銹油，并放置于干燥通風處。

五、運輸與貯存
包裝后的裝置，在避免雨雪淋襲的條件下，可陸路，水路運輸。

六、售后服務
裝置自銷售之日起，產品出現質量問題，一年內包修。
