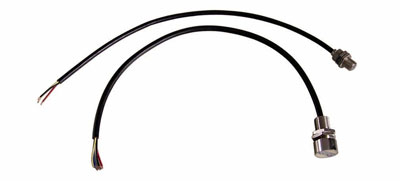

GSH3000礦用本質安全型轉速傳感器

   GSH3000礦用本質安全型轉速傳感器（雙）

一、概述
1、產品特點
GSH3000礦用本質安全型轉速傳感器（以下簡稱傳感器）是霍爾開關集成電路制成的一種傳感器，它由霍爾開關集成電路配以相應的磁場組合成為磁敏新型電子開關，它的輸入是磁感應強度，輸出是電信號，其輸出波形前后沿陡直，可以直接驅動晶體管，可控硅TTL，HTL，MOS等集成電路。該傳感器具有無觸點，無火花，長壽命、高可靠，工作頻率寬，工作電壓范圍大，體積小，結構簡單安裝方便，抗污能力強等特點。
2、用途及適用范圍
傳感器可用于礦山儀器儀表作為無觸點開關，位置傳感，旋轉信號檢測、速度檢測等用途。
3、規格型號
3.1  防爆型式為本質安全型，防爆標志為ExibI。

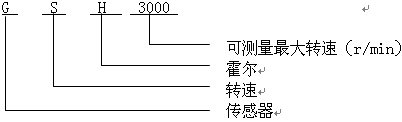

3.2  型號GSH3000，型號組成意義如下：



4、適用條件
(1)環境溫度：-5℃～+40℃；
(2)最大平均相對濕度：95%RH(25℃)；
(3)大氣壓：80kPa～106kPa；
(4)無顯著振動和沖擊的場合；
(5)煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣層的腐蝕性氣體場合；

二、結構特征與工作原理
1、總體結構（圖一）

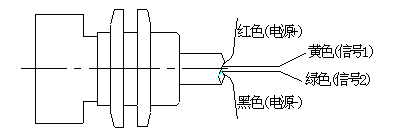

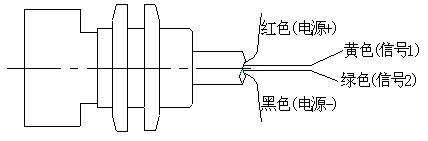

圖一
   傳感器的外殼為銅質外殼，在其工作面側用環氧樹脂封裝兩個霍爾元件，連接一條四芯屏蔽線，從后端引出。
2、工作原理（見圖二）



圖二
當有磁場接近傳感器時，輸出1或輸出2輸出低電平，無磁場接近傳感器時，輸出1或輸出2輸出高電平。
注意：輸出1和輸出2與電源Vcc必須各接一個上拉電阻R,R≥Vmax/25mA；使用磁鋼的磁感應強度為2500～3800GS。
輸出特性（見圖三）




圖三

三、主要技術參數
1、供電電壓DC12V ，允許電壓波動范圍9～13V。
2、工作電流：≤50mA。
3、輸出信號為有源開關量，高電平不低于3V，低電平不高于0.5V。
4、測量速度范圍0～3000轉／分時，脈沖信號輸出頻率范圍：0～50Hz。

四、外形尺寸與重量

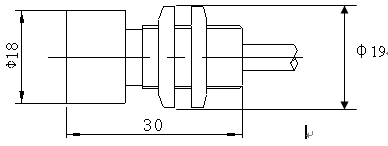

1、外形尺寸(如圖)： 30mm×19mm


2、重量：0.1Kg

五、安裝（見圖三）


圖三
將傳感器接到相關聯的設備上，引線采用屏蔽線，長度根據需要而定。

六、使用與維護
1、通電源前，應先檢查接線是否正確。
2、傳感器與磁鋼的磁場強度有關，磁感應強度大，作用距離大，磁感應強度小，作用距離小，應正確選擇磁鋼。

警示：在選擇傳感器電源等級時，注意調整傳感器的輸出電阻值R≥Vmax/25mA
Vmax為電壓波動范圍的最大值,否則會損壞傳感器。

七、故障分析
當發現傳感器壞時，請不要急于更換傳感器，要先檢查關聯設備的電源是否正常，傳感器的負載是否在要求的范圍內，無誤后再更換傳感器。

八、運輸與貯存
包裝后的傳感器在避免日曬、雨雪直接淋襲，避免跌落、碰撞的條件下，可適用于水運、陸運和空運等各種運輸方式。
包裝后的傳感器允許在環境溫度-5℃～+40℃，相對濕度不大于90%，無腐蝕性氣體的倉庫內存放，貯存期限12個月，超過期限應按出廠檢驗內容檢驗。

九、開箱及檢查

（1）產品質量合格證；
（2）使用說明書；
（3）防爆合格證；
（4）安全標志證；
（5）用戶意見反饋表；
（6）裝箱單；
注意開箱時應注意不得損壞設備，開箱后應對照裝箱單核對箱內部件是否相符，如有問題，請及時與廠家或經銷商聯系。
十、售后服務
   傳感器自銷售之日起，出現質量問題，三個月內包換，一年內包修。


(規范性附錄)

附錄A.1 GSH3000礦用本質安全型轉速傳感器的配套設備





GSH3000礦用本質安全型轉速傳感器（單）

一、概述
1、產品特點
GSH3000礦用本質安全型轉速傳感器（以下簡稱傳感器）是霍爾開關集成電路制成的一種傳感器，它由霍爾開關集成電路配以相應的磁場組合成為磁敏新型電子開關，它的輸入是磁感應強度，輸出是電信號，其輸出波形前后沿陡直，可以直接驅動晶體管，可控硅TTL，HTL，MOS等集成電路。該傳感器具有無觸點，無火花，長壽命、高可靠，工作頻率寬，工作電壓范圍大，體積小，結構簡單安裝方便，抗污能力強等特點。
2、用途及適用范圍
傳感器可用于礦山儀器儀表作為無觸點開關，位置傳感，旋轉信號檢測、速度檢測等用途。
3、規格型號
3.1  防爆型式為本質安全型，防爆標志為ExibI。
3.2  型號GSH3000，型號組成意義如下：



4、適用條件
(1)環境溫度：-5℃～+40℃；
(2)最大平均相對濕度：95%RH(25℃)；
(3)大氣壓：80kPa～106kPa；
(4)無顯著振動和沖擊的場合；
(5)煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣層的腐蝕性氣體場合；

二、結構特征與工作原理
1、總體結構（圖一）

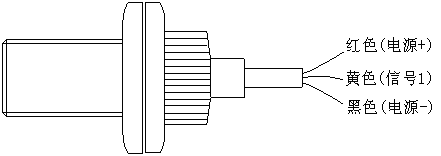

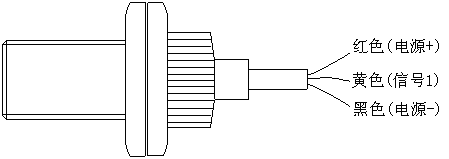

圖一
   傳感器的外殼為銅質外殼，在其工作面側用環氧樹脂封裝一個霍爾元件，連接一條三芯屏蔽線，從后端引出。
2、工作原理（見圖二）


圖二
當有磁場接近傳感器時，輸出低電平，無磁場接近傳感器時，輸出高電平。
注意：輸出與電源Vcc必須接一個上拉電阻R,R≥Vmax/25mA；使用磁鋼的磁感應強度為2500～3800GS。
輸出特性（見圖三）


圖三

三、主要技術參數
1、供電電壓DC12V ，允許電壓波動范圍9～13V。
2、工作電流：≤50mA。
3、輸出信號為有源開關量，高電平不低于3V，低電平不高于0.5V。
4、測量速度范圍0～3000轉／分時，脈沖信號輸出頻率范圍：0～50Hz。

四、外形尺寸與重量

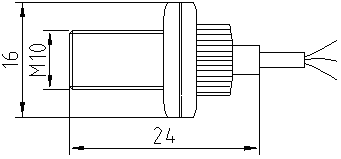

1、外形尺寸(如圖)：24mm×16mm




2、重量：0.1Kg

五、安裝（見圖三）


圖三
將傳感器接到相關聯的設備上，引線采用屏蔽線，長度根據需要而定。

六、使用與維護
1、通電源前，應先檢查接線是否正確。
2、傳感器與磁鋼的磁場強度有關，磁感應強度大，作用距離大，磁感應強度小，作用距離小，應正確選擇磁鋼。

警示：在選擇傳感器電源等級時，注意調整傳感器的輸出電阻值R≥Vmax/25mA
Vmax為電壓波動范圍的最大值,否則會損壞傳感器。

七、故障分析
當發現傳感器壞時，請不要急于更換傳感器，要先檢查關聯設備的電源是否正常，傳感器的負載是否在要求的范圍內，無誤后再更換傳感器。

八、運輸與貯存
包裝后的傳感器在避免日曬、雨雪直接淋襲，避免跌落、碰撞的條件下，可適用于水運、陸運和空運等各種運輸方式。
包裝后的傳感器允許在環境溫度-5℃～+40℃，相對濕度不大于90%，無腐蝕性氣體的倉庫內存放，貯存期限12個月，超過期限應按出廠檢驗內容檢驗。

九、開箱及檢查
（1）產品質量合格證；
（2）使用說明書；
（3）防爆合格證；
（4）安全標志證；
（5）用戶意見反饋表；
（6）裝箱單；
注意開箱時應注意不得損壞設備，開箱后應對照裝箱單核對箱內部件是否相符，如有問題，請及時與廠家或經銷商聯系。

十、售后服務
   傳感器自銷售之日起，出現質量問題，一年內包修。
