XJX-127礦用隔爆兼本安型岔位指示器

    一、概述
    該產品用于礦山上、井下運輸大巷道口作為信號指示用，當機車進入巷道口時，司機能明確的判斷方向及是否能通行，確保了安全生產，提高了工作效率。

二、結構
   該產品為隔爆兼本安型。

三、主要技術參數
1、電源：AC127V          2、觸發信號電壓 ：DC12V
3、工作電流：不大于250mA   4、環境濕度：-5℃～40℃
5、相對濕度：不大于95％。

四、工作原理：
     接通電源，顯示器紅燈閃爍，當撥柄掰到道岔左側時，左側傳感器將信號傳給主機，此時左側綠燈亮向左可通行，右側紅燈亮向右禁止通行。反之左側紅燈亮向左禁止通行，右側綠燈亮向右可通行。
注：當撥柄掰不到位時，兩方向紅燈均閃爍，禁止通行。

五、安裝
   主機安裝在道岔適當位置,傳感器固定在撥柄開關處。

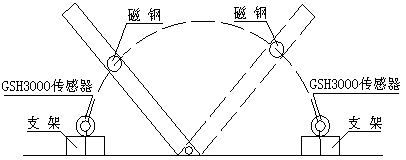

注：傳感器與磁鋼正對時，兩距離不大于6mm（見安裝示意圖）。
1、安裝

    岔位指示器安裝示意圖

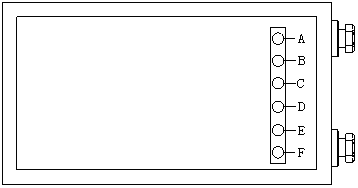

2、接線
（1）AB為電源線接AC127V
（2）C為+12V；D為-12V；
（3）E為信號1；F為信號2；

岔位指示器接線圖
