一、概述

礦用人員接近報警裝置（又名：電子圍欄）安裝在轉載機、皮帶機尾、掘進機、采煤機、刮板機、斜巷運輸、云噴霧等安全生產防護薄弱的位置，主要用于保護人員的生命安全，能夠有效防止安全生產過程中因人員的麻痹大意引發的人身安全事故。

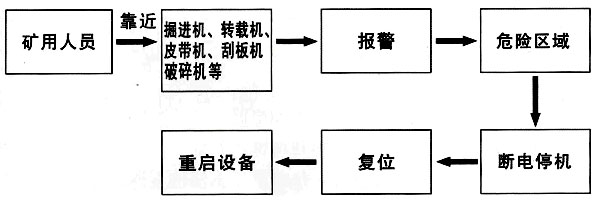

二、工作原理

我們知道任何物體都有溫度并能發出不同波長的紅外線，ZP-12R礦用熱釋紅外傳感器能有效識別人體發出紅外線，通過紅外線掃描，當設備正常運轉時若發現有人進入或靠近危險區域，可立即通過KXJ1/127礦用隔爆兼本安型控制箱發出信號控制KXB127礦用隔爆兼本安型聲光報警器發出聲光語音提示和控制停機的作用，，有效防止人員誤入危險區域，消除了生產過程中的安全隱患，從根本上杜絕了傷人這類安全事故的發生。

三、礦用人員接近報警裝置（又名：電子圍欄）裝置組成及特點

（一）裝置由KXJ1/127礦用隔爆兼本安型控制箱，KXB127礦用隔爆兼本安型聲光報警器和ZP-12R礦用熱釋紅外傳感器等組成。

（二）事故預防：裝置主要用于煤礦井下人員安全防護薄弱，工作人員麻痹大意而引發安全事故的地方；

（三）分級警戒：危險區域可分為一級、二級，首先對進入一級警戒區域人員進行聲光語音提示，提醒工作人員注意安全。對進入二級危險區域的人員進行聲光報警外，可立即切斷設備電源停機，避免安全事故發生；

（四）檢測區域可調：ZP-12R礦用熱釋紅外傳感器可根據井下實際情況調整檢測范圍及角度，進而設定警戒區域。檢測距離5米，檢測角度100度，避免誤報；

四、主要參數及功能

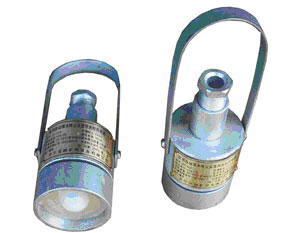

1、ZP-12R礦用熱釋紅外傳感器

技術參數

額定工作電壓：12VDC.

檢測距離：大于5m；

功能及特征

當行人進入檢測范圍，傳感器檢測到人體信號，輸出高電平，當無行人進入探知范圍，傳感器輸出低電平；

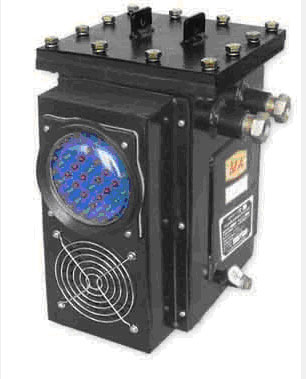

2、KXB127礦用隔爆兼本安型聲光報警器

技術參數

額定工作電壓：AC：127V/AC：36V。

范圍：與配接設備連接的電纜最大長度1000米，光信號可見距離光信號在黑暗在20m處可見；

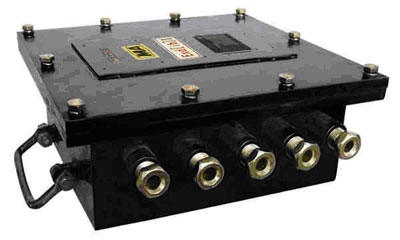

3. KXJ1/127礦用隔爆兼本安型控制箱（PLC）

額定工作電壓：AC：127V

多路輸入/輸出用于礦用熱釋紅外傳感器的信號處理和控制KXB127礦用隔爆兼本安型聲光報警器和設備停止。

功能及特征

非報警狀態：綠色光信號常亮；

報警狀態：紅色信號燈閃爍，綠色信號燈熄滅，并伴有語音警示語；

電路采用集成化，程序控制，整體設計合理、體積小、重量輕、性能穩定。

五、裝置應用

轉載機、掘進機應用

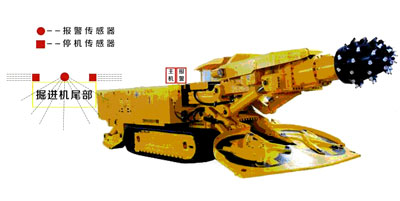

掘進機

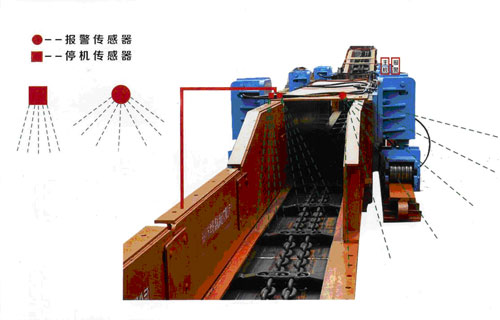

  轉載機
