一、 概述

KHT140 絞車后備保護裝置（以下簡稱裝置）是目前國內較完備的多功能提升機后備保護設備，它是根據《煤礦安全規程》的有關規定,吸收同類產品的精華，充分考慮我國現有礦山井下提升機和現場人員技術力量的基礎上而設計的，利用現代微電子技術（單片微型計算機）對提升機運行速度、閘瓦、松繩、過卷、減速及深度指示器進行實時監控，并具有提升信號顯示、寄存顯示、方向閉鎖等功能（還可以根據用戶要求增加某種保護功能），且安裝簡單，調試方便，可廣泛使用于煤礦提升機上，為提升機的安全運行提供了有效的后備保護。


二、 裝置組成和主要功能

組成：由KHT140-Z礦用提升機綜合后備保護裝置主機、KDW127/12礦用隔爆兼本安型電源、KXJ1/127礦用隔爆兼本安型控制箱、GSH3000礦用本質安全型轉速傳感器等組成。
主要功能：
1、 超速保護：當運行速度超過最大提升速度的15%時，該裝置輸出超速制動控制信號，并有聲光報警提示。
2、 過卷保護：當提升容器超過正常停車位置時，該裝置發出保護控制信號，并有聲光報警提示。
3、 松繩保護：當提升鋼絲繩在提升過程中發生嚴重松繩時，為保證安全，該裝置發出保護控制信號，并有聲光報警提示。
4、 閘瓦間隙保護：當提升機主制動閘閘瓦磨損到危及安全提升時，該裝置發出保護控制信號，并有聲光報警提示。
5、深度指示器失效保護：正常運行時，若原深度指示器不能正確指示容器實際位置時，該裝置發出保護控制信號，并有聲光報警提示。
6、  自動減速：當提升機運行到正常減速位置時，該裝置能夠發出自動減速信號，并有聲光報警提示。
7、 速度顯示：動態顯示容器在整個運行過程中的瞬時速度（顯示0-9.9米/秒）。
8、 提升機信號的音響、顯示、記憶顯示：當信號工發出提升信號時，該裝置不但能發出清晰的聲音，還同時數字顯示當次及寄存顯示前一次打點提升信號。
9、 方向閉鎖：該裝置數字顯示提升信號的同時， 絞車后備保護裝置對提升機運行方向進行電氣閉鎖（2、4點上行，3、5點下行）。
10、本裝置緊急制動（超速、深失、松繩、閘間隙、過卷）時，顯示寄存制動時的有關參數。
11、按下“移動”鍵，可解除緊急制動時的報警聲，其它仍保持當時制動時的有關參數。
12、 本機可查詢有關參數：可查詢顯示井深（m），采集數據點個數及最大提升速度的15%值


三、主要技術參數：

1、供電電源：交流AC127V（75%～110%）。
2、打點信號輸入AC127V（允許波動范圍95～140V）
3、環境溫度：0～40℃；
4、相對濕度不大于95%；
5、大氣壓力：80～106KPa；
6、無顯著振動和沖擊的地方；
7、煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣層的腐蝕性氣體場合；




四、安裝調試

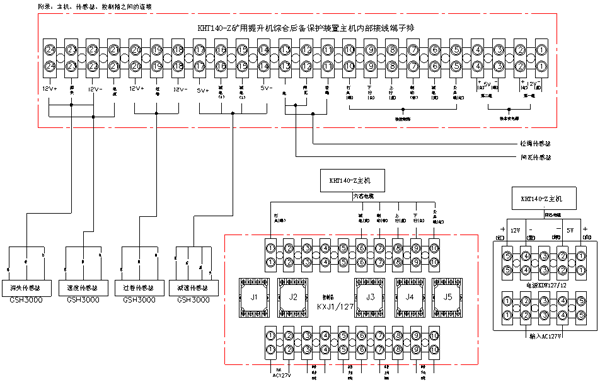

1、主機與電源箱、控制箱的安裝及接線（接線見附圖）
安裝位置：主機安放在提升機操作臺的一側，即要方便司機觀察盤面信號又不防礙司機觀察提升機的視線；電源箱、控制箱安裝在主機一旁適當位置。
2、傳感器的安裝
2.1、速度傳感器的安裝

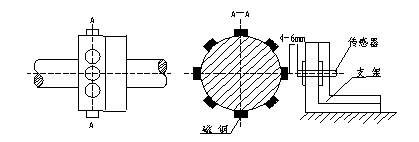

速度傳感器安裝于提升機電機輸出軸旁或能檢測絞車運行速度的適當位置；永磁鐵用膠粘劑貼于電機的輸出軸上，貼前需用銼刀，沙布將要貼的地方打磨、清洗干凈，再配制強力膠貼上磁鐵；粘貼磁鐵時一定要使磁鐵的S極向外，磁鐵一定要等分均勻。（參見下圖）



2.2、深度指示器故障檢測傳感器的安裝

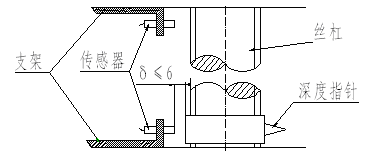

深度指示器故障傳感器安在牌坊式或園盤式深度指示器的轉動部分的某一適合位置，將4～6塊磁鐵粘貼于園盤（或轉動絲杠）上，傳感器的作用面（S極）向外，最后將傳感器探頭對準磁鐵固定好。（參見下圖）

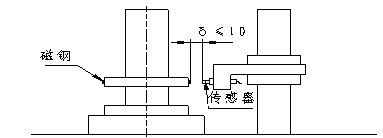

2.3、過卷保護傳感器安裝在絞車深度指示器指示正常停車位置的適當位置。（參見下圖）



2.4、自動減速傳感器安裝在絞車深度指示器上，當到達減速位置時，能夠自動減速，安裝時注意傳感器的極性（雙向傳感器）安裝方法類似上圖

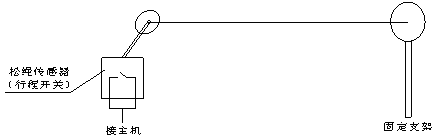

2.5、松繩保護：一側用行程開關，另一側用個固定架，固定在鋼絲繩出口適當位置，中間用一根線連接，松緊程度適當，行程開關不吸合為準。本項為選用功能，防爆行程開關由礦方提供。（安裝見下圖）

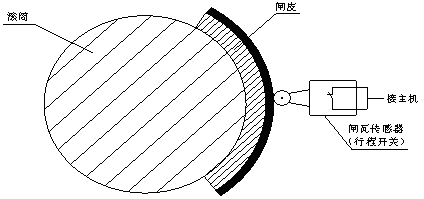

2.6閘瓦傳感器頂在制動閘上（常閉點斷開），當閘瓦磨損到危險程度時，傳感器常閉點恢復閉合。本項為選用功能，防爆行程開關由礦方提供。（安裝見下圖）


按照接線圖接好線,檢查無誤后方可通電。（調試前先不要接控制回路）


3控制箱對外接線

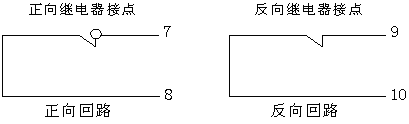

   3.1上下行繼電器輸出接口，為一對常閉接觸點，，直接串入正反轉線圈即可。（參見圖）

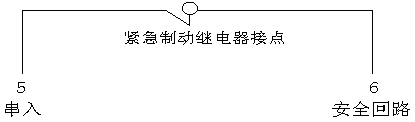

3.2緊急制動（超速、深失、松繩、閘間隙、過卷）繼電器輸出接口，為一對常閉接觸點，斷開提升機安全回路，直接串入安全回路即可。（參見圖）



本裝置試運行時，以前兩對控制線暫時不要接入控制回路，直到運行正常方可接入。
3.3提升信號輸入接口，將這兩端點并聯在提升信號電鈴兩端即可。

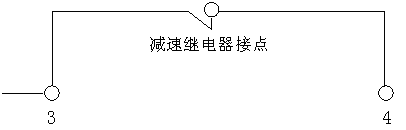

3.4：串接在絞車減速控制器（參見圖）



4、 調試
參數的設置
（1） 深度值設置：按下“設置”鍵同時打開電源“開關”通電，或在（開機狀態）同時按下“復位”鍵，可見某一位數碼管閃動，配合“移位”“調整”鍵，輸入井深數值（0～9999m）再按下“設置”鍵即可。
（2） 采集數據點數：按下“設置”鍵可見“-----”亮。再按“設置”鍵顯示“0000”提升機正常運轉，即可顯示采集的數據電數，提升機運行一勾后，按下“設置”鍵即可存入。
(3)  最大速度的選定：完成（1）（2）提升機正常運行，顯示速度值，當運行速度最大時，按“設置”鍵即可輸入最大速度（經計算機自行處理查詢時可顯示出速度最大值的15%值），此時可見速度值閃爍，按一下“復位”鍵即可完成以上三個參數的輸入。


五 使用方法及注意事項：

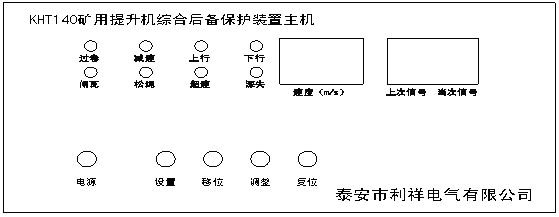

 絞車后備保護裝置接地端必須牢固的接在絞車底座上。在通電試驗前需要先詳細閱讀使用說明書，熟悉本裝置的面盤布置，顯示與操作。(參照下圖)



1、 對主機查詢：按下“位移”鍵，開電源開關或按一下“復位”鍵，自動顯示深度值、采集信號點數、速度最大值的15%值。
2、 以上調試完畢正常運行后，接好所有輸入、輸出線即可投入運行。
3、 注意主機緊急制動后可按“復位”鍵解除（松繩、閘瓦、過卷除外）。
4、 切斷主機電源后，不要立即送電，以保證單片機復位電容充分放電。
5、 若速度傳感器、深度指示器故障傳感器與磁鐵作用距離有變化，重新調整即可。
6、 送繩、過卷、閘瓦保護，根據現場情況調整。
7、 自動減速功能：可根據現場情況自行調整，調整時注意傳感器的極性
