一、概述
    該產品用于礦山斜巷提升上、下車場和各偏口處，屏幕顯示作為安全信號更直觀提示，礦用聲光報警器當提升絞車啟動或發出開車信號時，該產品發出“正在行車，不準行人”的語言提示，同時顯示屏紅燈顯示“正在行車，不準行人”按一定頻率閃爍，以有效地提示行人注意安全，平時或發出停車信號時綠燈亮。
二、結構
該產品是隔爆加屏幕型。
三、主要技術參數
1、電源：AC127V
2、燈光可見距離：不小于100M
3、音響功率：不小于2W
4、環境濕度：-25℃～40℃
5、相對濕度：45％～75％（25℃）
四、工作原理
礦用聲光報警器接通電源（A、B兩相有AC127V）信號器綠燈亮，當絞車啟動后（A、B、C三相有AC127V）或發出開車信號（2點、3點、4點、5點）信號器便發出“正在行車，不準行人”語言，同時顯示屏紅燈閃爍，絞車停止運行或發出停車信號（1點）時恢復綠燈亮。
五、安裝
安在上、下車場和各偏口及中間位置。
六、接線(見示意圖)
1、絞車聯鎖接線
A、B、C三相AC127V，其中A、B兩相為常有電（作為電源），C相
為絞車啟動時有電（作為觸發）。注：開關為絞車啟動后閉合的輔助接點。




2、打點信號控制接線
A、B為電源，C為控制端，可以將A、B、C直接并接在組合電鈴或礦用通訊聲光信號器（KXT118礦用隔爆兼本安型通訊聲光信號器）上。具體接線方法根據現場情況或參照絞車聯鎖的控制方式（接線圖），調整A、B的相序。

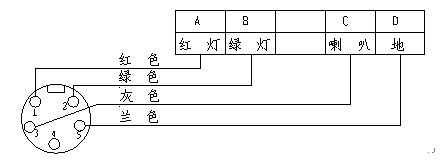

3、主機與顯示屏的連接見圖
