一、概述

    礦用聲光報警器用于礦山井上、井下運輸大巷道口、彎道等地作為安全信號提示，當機車進入這些區域時，信號器便發出“前方來車，注意安全”的語音提示，同時紅燈按一定頻率閃爍，以提示行人注意安全，確保安全生產，平時為綠燈亮。

二、結構與組成

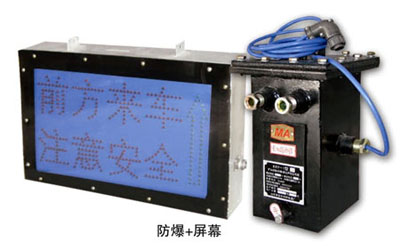

該產品結構型式為防爆兼本安，由主機和觸發開關組成。

三、主要技術參數

1、電源電壓：AC127V ±13V；
2、燈光可見距離：不小于100m ；
3、音響功率：不小于3W ；
4、觸發方式：架空線觸發（DC250V或550V）或軌道開關觸發；
5、環境溫度：-5℃～40℃；
    6、相對濕度：45％～75％。

四、工作原理：

接通電源，信號器延時報警3～4遍后綠色燈亮；礦用聲光報警器當電機車將到達偏口、彎道時，信號器被觸發，綠燈熄滅，紅燈閃爍，同時發出“前方來車，注意安全”語言提示；當電機車駛出控制區域又恢復綠燈。

五、安裝與接線（安裝位置示意圖）

（一）架空線觸發方式
   1、主機安裝在大巷的頂部或壁上醒目的地方；觸發開關固定在架空線上，安裝位置見示意圖。




    安裝位置示意圖

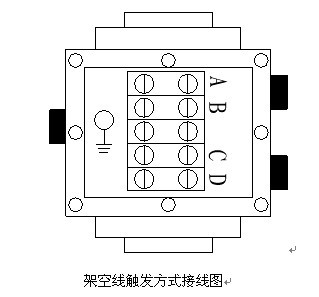

2、接線：電源線A、B接交流127V，C（DC250V接點）或D（DC550V接點）接觸發開關，接地端應牢固地接在地鋼軌上。



架空線觸發方式接線圖
（二）軌道開關觸發方式
1、道軌傳感器安裝在兩軌接合處的內側。礦用聲光報警器礦車輪經過道軌傳感器時，礦車輪與道軌傳感器的垂直距離為3～8㎜。
2、接線：電源線A、B接交流127V,  C、D、E接道軌傳感器。
六、售后服務
自銷售之日起，產品出現質量問題，三個月內包換，一年內包修。
