一、概述
1、用途及適用范圍
ZPC127礦用噴霧降塵裝置采用礦用隔爆兼本質安全型結構方式，可廣泛用于皮帶機轉載點、煤倉放煤口的自動灑水降塵，凈化風流，改善工作環境，防止粉塵危害，保護工人身體健康。
2、組成：
本裝置由ZP-127Z礦用自動灑水降塵裝置主控箱、ZP-12C礦用自動灑水降塵裝置用觸控傳感器、礦用隔爆型電磁閥組成。
3、執行標準：
本裝置執行標準：GB3836-2010、MT/T504-1996 、Q/SLX015-2012 和Q/SLX013-2012。
4、規格型號

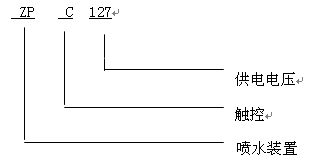

裝置的型號為ZPC127，其組成意義如下：



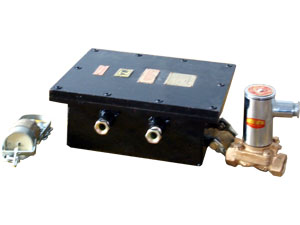

   二、結構與工作原理
1、結構特征
ZP-127Z礦用隔爆兼本安型主控箱、ZP-12C 礦用隔爆兼本質安全型傳感器和DFB-20-127隔爆型電磁閥。
2、工作原理
礦用噴霧降塵裝置主控箱是主體，采用集成電路結構，由單片機控制電路、固態繼電器等組成。當觸控傳感器接收到轉載點的落煤信號，通過信號電纜傳輸到主控箱，主控芯片根據預置的工作過程經主控繼電器接通防爆電磁閥對轉載點實施灑水，經過一定時間的延時后，自動關閉灑水，轉載點落煤對觸控傳感器的不斷觸發確保在運煤過程中灑水的持續進行。
三、主要技術參數
ZPC127礦用觸控自動灑水降塵裝置
1、工作電壓：127V AC，波動范圍：80%～120%。
2、工作電流：≤300mA。
3、整機功率：≤40W。
4、裝置動作維持時間范圍： 15s，設定時間允許誤差為±2s。
5、電磁閥水壓適應范圍：0.2MPa～4.0MPa。
6、當觸發觸控傳感器時，電磁閥應開啟工作。
7、傳輸距離：主控箱與傳感器的傳輸距離為50m。

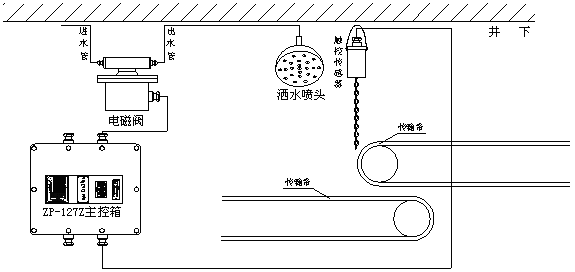

四、安裝與調整（見圖）
1安裝


    2調整
接線根據接線需要接好線，無需調整。
五、使用與維護
1、緊固用的螺栓、墊圈應齊全、緊固、無銹蝕。
2、隔爆接合面不得有銹蝕。
3、箱體油漆脫落后，應及時補刷。
4、不得野蠻運輸、安裝，以免箱體變形或零部件丟失、缺損。

六、售后服務
控制箱自銷售之日起，產品出現質量問題，三個月內包換，一年內包修。



附錄A
ZPC礦用觸控自動灑水降塵裝置配接設備明細表

   ZP-127Z礦用自動灑水降塵裝置主控箱


一、概述
ZP-127Z礦用自動灑水降塵裝置主控箱（以下簡稱主控箱），采用礦用隔爆兼本質安全型結構方式，內部控制電路彩用微型計算機芯片，輸出控制采用大功率無觸點固體繼電器，與觸控傳感器和紅外線傳感器、煙霧傳感器、聲控傳感器、電磁閥配合使用，可廣泛用于皮帶機轉載點、煤倉放煤口、大巷水幕控制、工作面降塵的自動噴霧降塵，凈化風流，改善工作環境，防止粉塵危害，保證煤礦的安全生產。該主控箱的具體工作可靠，安裝簡單（選定傳感器），按圖接線，無需調試即可使用。
二、主要技術參數
1、工作電壓：127V AC；
2、工作電流：≤300mA；
3、輸出電壓：127V AC，控制電磁閥；
4、本安輸出：12V/1000mA DC；
5、電源電壓波動范圍： 標稱值的80%～120%；
6、本安最高輸出電壓Uo：12.8V ；
7、本安最大輸出電流Io：1000mA；
8、工作方式：連續；
9、輸入信號：觸控傳感器、紅外線傳器、煙霧傳感器、聲控傳感器；
10、工作溫度：0℃～40℃；
11、相對濕度：≤98％(25℃時)；
12、環境大氣壓：86kPa～110kPa；
13、含有瓦斯或煤塵爆炸危險的礦井中。
三、售后服務
控制箱自銷售之日起，產品出現質量問題，三個月內包換，一年內包修。

附錄A
ZP-127Z礦用自動灑水降塵裝置主控箱配接設備明細表


    附錄B

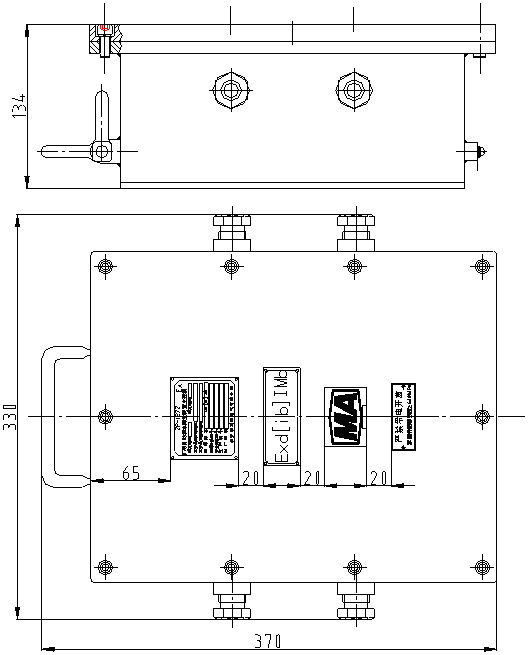

    外形尺寸圖



附錄C

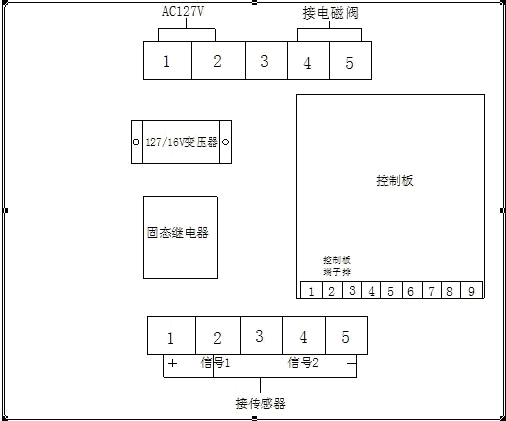

接線圖
