一、概述
1、用途及適用范圍
ZPG127礦用噴霧降塵裝置主要用于煤礦井下進回風大巷、采掘工作面進回風巷道、車場、煤倉及其它需要定時灑水降塵或定時灑水的作業場所，凈化風流，改善工作環境，防止粉塵危害，保護工人身體健康。

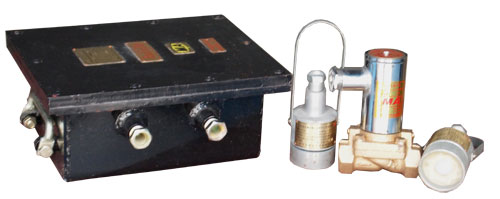

2、組成
本裝置由ZP-127Z礦用自動灑水降塵裝置主控箱、ZP-12G礦用自動灑水降塵裝置用光控傳感器、礦用隔爆型電磁閥組成。
3、執行標準：
   本裝置執行標準：GB3836-2010、MT/T503-1996 、Q/SLX014-2012 和Q/SLX013-2012。
4、規格型號
裝置的型號為ZPG127，其組成意義如下：


5、工作條件
——環境溫度：5℃～+40℃；
——相對濕度：≤95%；
——有甲烷、煤塵混合物，但無破壞絕緣的腐蝕性氣體的場合。
二、結構與工作原理
1、結構特征
ZP-127Z礦用隔爆兼本安型主控箱、ZP-12G 礦用隔爆兼本質安全型傳感器和DFB-20-127隔爆型電磁閥。
2、工作原理
礦用噴霧降塵裝置主控箱是主體，采用集成電路結構，由單片機控制電路、固態繼電器等組成。當有人通過時，光控傳感器感應人體發出的熱量并轉換成電信號，該信號輸入到單片機控制電路，單片機控制電路通過繼電器控制電磁閥的電源，從而控制其打開或關閉,延時10秒停止（時間設置可根據用戶要求）。
三、主要技術參數
1、工作電壓：127V AC，波動范圍80% ～120%。
2、工作電流：≤300mA。
3、整機功率：≤40W。
4、動作維持時間：
光控模式：延時時間5s，允許誤差±1s；
觸控模式：無延時時間。
5、傳輸距離：主控箱與傳感器的傳輸距離為50m。（
6、電磁閥水壓適應范圍：0.2MPa～4.0MPa。
7、當有紅外信號觸發光控傳感器時，電磁閥應關閉。

四、安裝與調整（見圖）

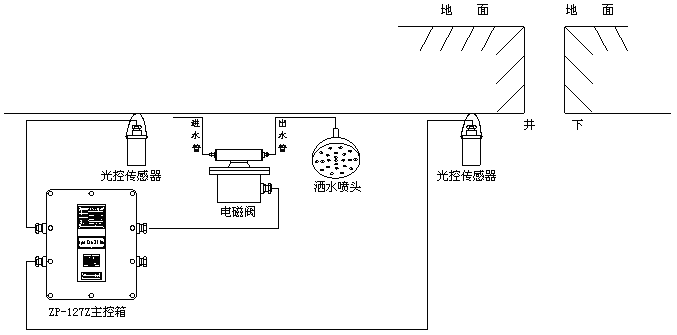

1 連接方式（如圖1所示）



2 調整
接線根據接線需要接好線，無需調整。
五、使用與維護
1、緊固用的螺栓、墊圈應齊全、緊固、無銹蝕。
2、隔爆接合面不得有銹蝕。
3、箱體油漆脫落后，應及時補刷。
4、不得野蠻運輸、安裝，以免箱體變形或零部件丟失、缺損。
安全警告：
礦用噴霧降塵裝置嚴禁帶電開蓋，檢修前必須先斷電，維修時不得改變和電氣安全有關的元部件、更換型號和參數，并注意不要對隔爆接合面造成損傷。
六、售后服務
控制箱自銷售之日起，產品出現質量問題，三個月內包換，一年內包修。







    附錄A

    ZPG礦用光控自動灑水降塵裝置配接設備明細表
